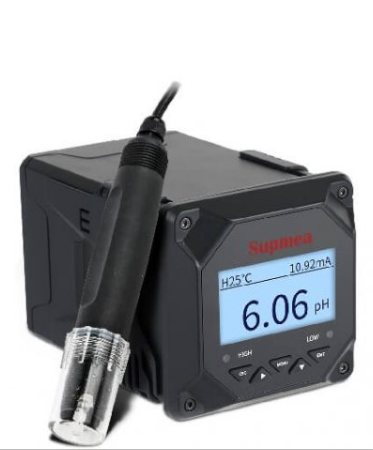

Sensor pH
Memonitor tingkat keasaman air untuk menjaga standar distribusi.
- Lokasi: Ruang mixing reservoir utama.
- Kedalaman Probe: 1,2 m dari permukaan air.
- Frekuensi Kalibrasi: Setiap 14 hari.
Status: Optimal
Sensor Placement Reference
Water Infrastructure Sensor Map
Dokumentasi ini menjelaskan lokasi pemasangan sensor yang digunakan dalam sistem monitoring Sireum. Informasi di bawah membantu tim lapangan dan operator memahami konteks pembacaan data yang tampil pada dashboard utama.

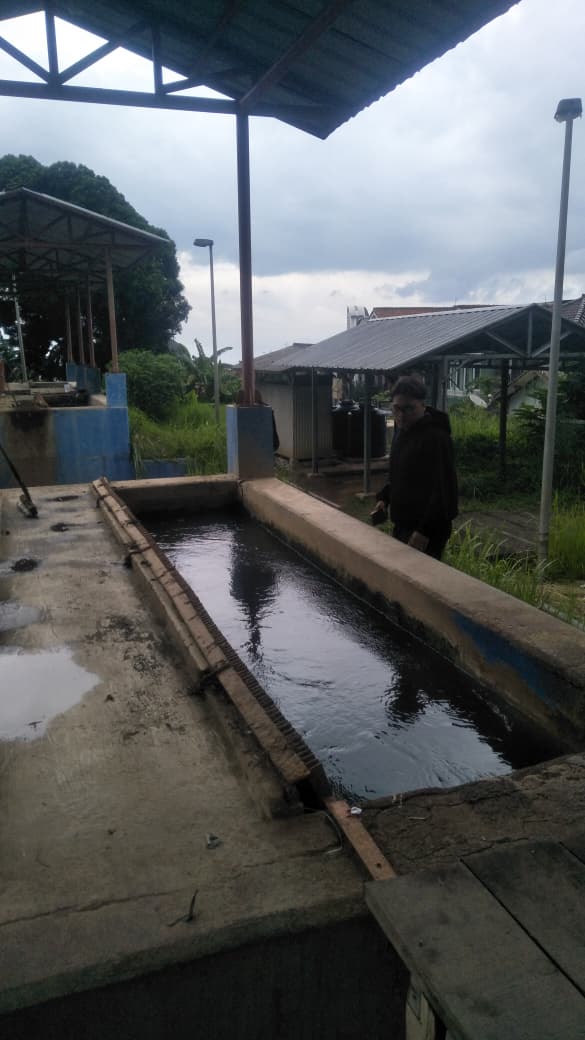

Bak Air Baku
Titik Konsolidasi Sensor Lapangan
Peletakan sensor di BAK Air Baku IPA Pakar Perumda Tirtawening memastikan seluruh titik kritis berada pada satu area kontrol. Seluruh sensor (pH, turbidity, dan level air) ditempatkan mengelilingi bak air baku berkedalaman operasional 10 meter ini untuk memastikan setiap tahap proses pengolahan dipantau secara langsung. Pembacaan sensor terhubung real-time ke aplikasi Sireum sehingga teknisi dapat mengakses data dari mana saja, dan foto ini membantu mengingat orientasi fisik saat inspeksi.
- Zona A: Reservoir mixing & pH probe
- Zona B: Outlet filtrasi + PTU8011
- Zona C: Tangki distribusi & level sensor

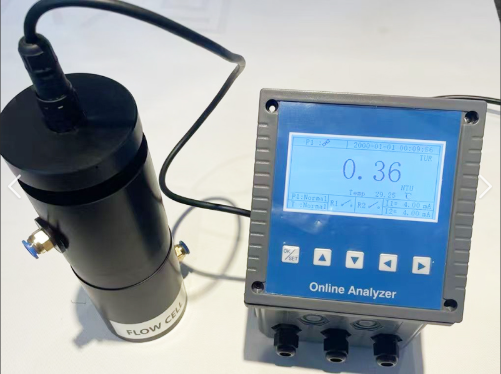

Sensor Turbidity
Mengukur tingkat kekeruhan air (NTU) untuk mendeteksi kontaminasi partikel.
- Lokasi: Pipa outlet filtrasi tahap akhir.
- Metode Pemasangan: Inline sensor PTU8011 dengan flow cell acrylic.
- Alasan: Menangkap perubahan kualitas sebelum distribusi pelanggan.
Status: Optimal
Sensor Level Air
Mengukur ketinggian air untuk mengatur pompa dan kapasitas cadangan.
- Lokasi: Tangki penyeimbang Perumda Tirtawening.
- Teknologi: Ultrasonic level transmitter 4–20 mA.
- Catatan: Terkoneksi langsung ke PLC STI Official.
Status: Optimal
Perawatan & Inspeksi
- Daily: Visual check kebersihan housing sensor.
- Weekly: Validasi bacaan dengan sample manual laboratorium.
- Monthly: Recalibration modul transmitter bersama tim STI Official.
